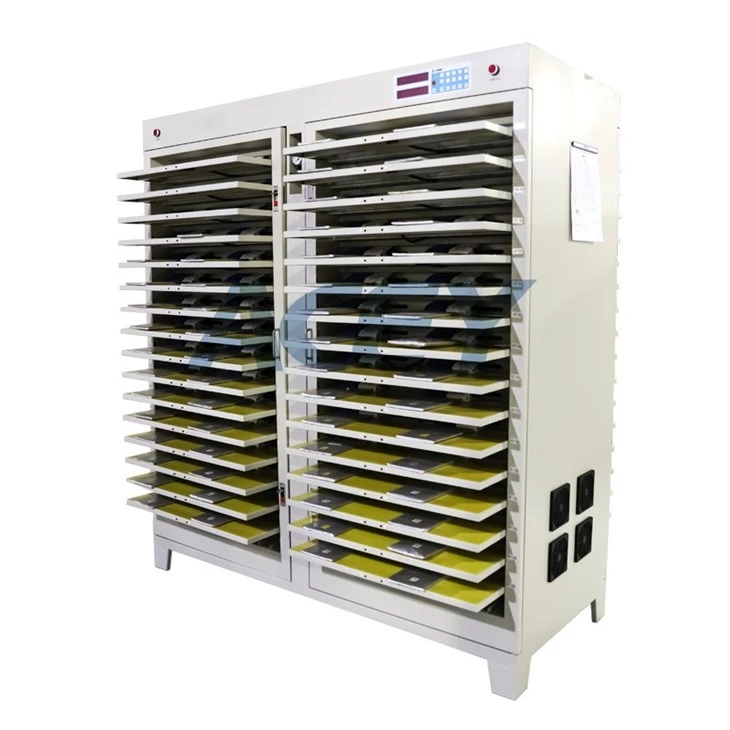

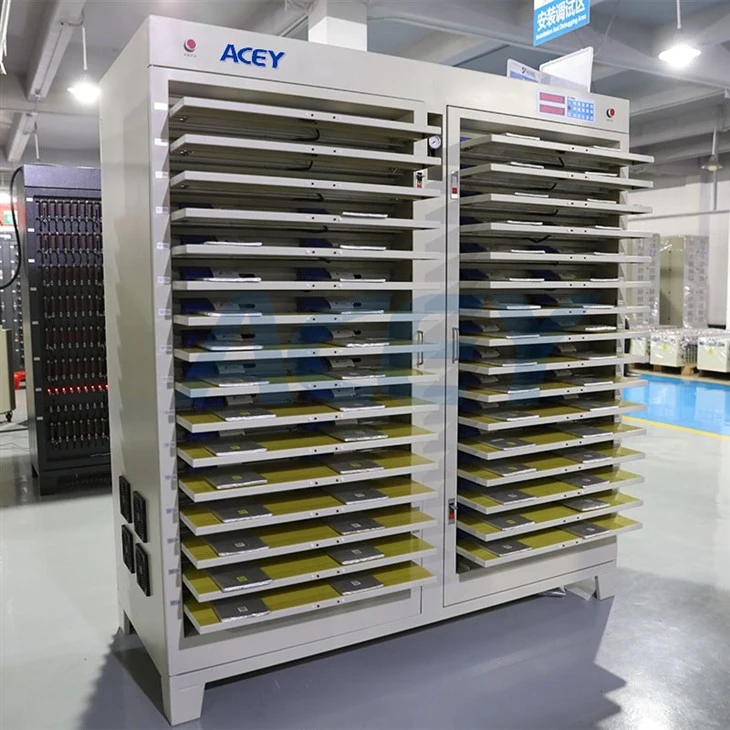

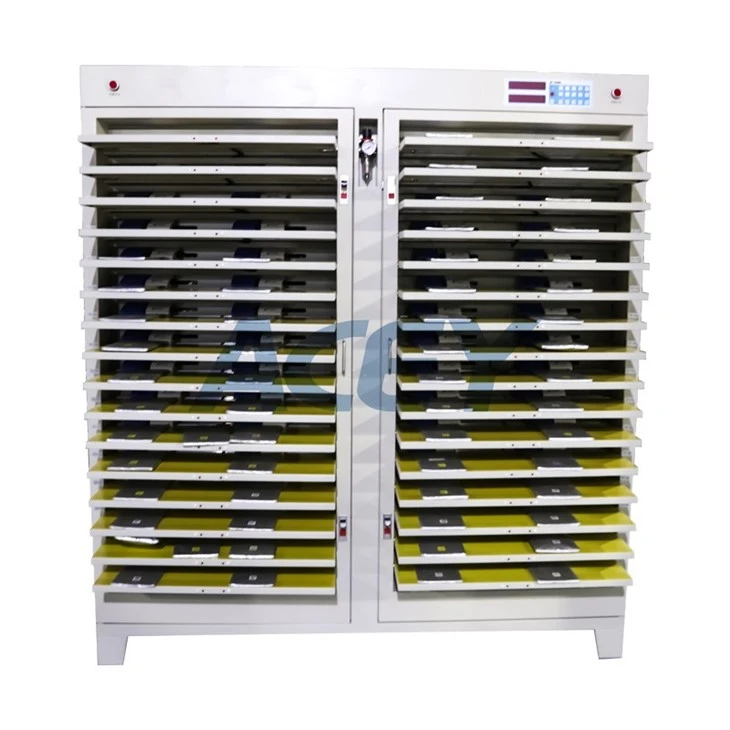

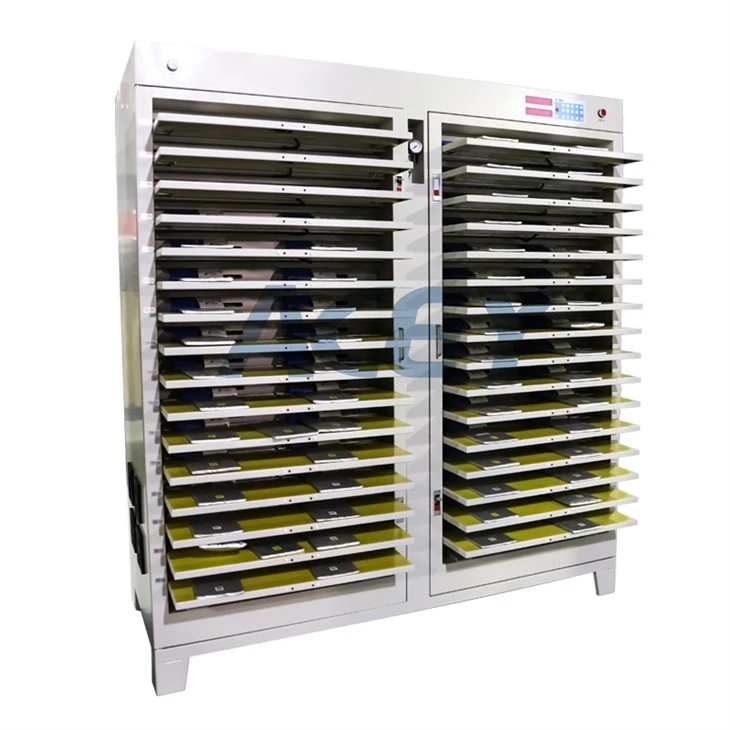

5V 40A 128 chanèl selil klasman machin batri chaj egzeyat tèsteur pou batri Polymère
Deskripsyon Product
ACEY-PCT540-128 Polymer Battery Cell Formation Equipment la fèt pou fòmasyon ak pwosesis gradyasyon kapasite selil batri yo. Li fè tès konplè sou paramèt kle tankou vòltaj ak kapasite. Dapre rezilta yo, sistèm nan fasilite klasman batri, analiz done, ak Upload ak pataje done tès yo.
Karakteristik
- Chak chanèl opere poukont li ak pwòp li yo dedye aktyèl konstan ak sous vòltaj konstan, asire pèfòmans ki estab ak chòk-gratis. Sistèm nan enkòpore yon modil kontwòl pwogramasyon 8-chanèl pou règleman egzak.
- Kontwole pa yon mikrokontroleur APM32, tèsteur selil ityòm-ion ka konekte ak yon òdinatè pou done tès konplè ak depo koub. Li genyen tou yon klavye entegre-pou operasyon dirèk, ki pèmèt konfigirasyon tès konplè ak pwosedi klasman yo dwe fèt dirèkteman sou aparèy la.
- Sistèm nan kontwole epi montre estati chak batri an tan reyèl. Si yo ta detekte nenpòt anòmal, chanèl ki koresponn lan pral otomatikman sispann operasyon ak aktive yon limyè endikatè.
- Ekipe ak pwoteksyon pouvwa -koupe, inite a ka rekòmanse travay orijinal li epi kontinye kouri san pwoblèm apre yo fin retabli kouran an.
- Sèvi ak tranzistò -efè jaden (FET) nan etap pouvwa li yo, tèsteur a byen -apwopriye pou teste pil ki gen pi ba vòltaj egzeyat, tankou selil ityòm fosfat fè.
- Koòdone nan operasyon grafik se entwisyon ak klè, ansanm montre vòltaj batri, aktyèl, tan, kapasite, ak lòt paramèt. Koulè diferan ka plase pou endike estati korespondan operasyonèl ak kondisyon nòmal.
- Li reyalize presizyon mezi segondè nan 0.05%, dosye done nan entèval 1 segonn, epi delivre pèfòmans trè ki estab.
- Lojisyèl la gen anpil karakteristik-e li sipòte yon koòdone zanmitay itilizatè-.
- Yon koòdone tès 4-fil aplike pou asire presizyon mezi segondè.
- Ki fèt ak yon konsèp modilè, sistèm nan pèmèt antretyen senp.
paramèt teknik
| Estrikti ekipman | |
| Kantite Chanèl Aparèy | 128 chanèl |
| Koulè chasi | Estanda gri/gri nwa (personnalisable) |
| Fòm aparèy | 80 ble ak blan fann aparèy |
| Espas kranpon | 170mm |
| Mòd kontwòl chanèl |
Chak batri ekipe ak yon kouran endepandan ak sous vòltaj konstan, asire operasyon ki estab ak chòk-san. Sistèm nan sipòte fonksyon kòmanse, sispann, pran yon poz, rezime, ak pwoteksyon pou kontwòl tès fleksib. |
|
Chak chanèl enkòpore yon sikwi kontwòl pyès ki nan konpitè endepandan pou vòltaj konstan ak règleman aktyèl konstan, sa ki pèmèt operasyon egzak ak otonòm pou chak chanèl. |
|
|
Chaj ak egzeyat aktyèl presizyon chak chanèl ka otomatikman kalibre atravè lojisyèl, asire presizyon mezi konsistan atravè tout tès yo. |
|
| Travay ekipman pou pouvwa | Twa{0}}faz 5 fil sistèm AC380V ± 10%, 50HZ |
| faktè pouvwa | 0.99 @ 220VAC, chaj plen, kadriyaj THdu Mwens pase oswa egal a 2% |
| Harmony aktyèl la | <5% @ 220VAC, full load, grid THDu ≤ 2% |
| Endèks efikasite Depatman pouvwa | Chaje pi gran pase oswa egal a 80%, dechaje pi gran pase oswa egal a 70% |
| Travay konsomasyon pouvwa | Mwens pase oswa egal a 32KW |
| to echèk ekipman yo | <1% |
| Mòd dissipation chalè | Konsomasyon lè natirèl, echapman anwo |
| Fonksyon pwoteksyon konpozan pouvwa | Pwoteksyon depase vòltaj gri |
| Pouvwa griy frekans depase pwoteksyon | |
| Paramèt chanèl | |
| Ranje mezi vòltaj | DC 0 ~ 5V |
| Ranje vòltaj batri | Chaje DC 0 ~ 4.5V; Egzeyat DC 4.5 ~ 2V |
| Konstan vòltaj ranje | DC 2 ~ 4.5V |
| Presizyon vòltaj | ±(0.5 ‰ lekti +0.5 ‰ plen degre) |
| Rezolisyon kontwòl vòltaj | 1mV |
| Rezolisyon echantiyon vòltaj | 1mV |
| Ranje aktyèl la | Chaje DC 100mA ~ 40A; Egzeyat DC 100mA ~ 40A |
| Aktyèl presizyon | ±(0.5 ‰ lekti +0.5 ‰ plen degre) |
| Rezolisyon kontwòl aktyèl la | 1mA |
| Rezolisyon echantiyon aktyèl | 1mA |
| Tan monte aktyèl (90% chaj) | Mwens pase oswa egal a 50MS |
| Tan demaraj chanèl (90% chaj) | Mwens pase oswa egal a 50MS |
| Fonksyon lojisyèl | |
| Mòd kontwòl | Odinatè-ekipman kontwole travay, ak sistèm optik |
| Mòd kominikasyon | 485 seri pò kominikasyon (baud pousantaj 57600) / TCP kominikasyon |
| Anviwònman pwosesis | Jiska 32 etap ak 256 sik ka mete |
| Mòd chaje | Konstan aktyèl, konstan vòltaj, konstan aktyèl ak konstan vòltaj |
| Chaje sispann kondisyon yo | Voltage, aktyèl, tan, kapasite |
| Mòd egzeyat | Konstan aktyèl, konstan pouvwa, konstan rezistans |
| Kondisyon fen egzeyat | Voltage, tan, kapasite |
| Fonksyon pwoteksyon | 1. Chaje pwoteksyon ovèvoltaj, chaje pwoteksyon undervoltage |
| 2. Pwoteksyon ovèvoltaj egzeyat, pwoteksyon anba vòltaj egzeyat | |
| 3. Chaje ak egzeyat pwoteksyon tandans vòltaj | |
| 4. Pwoteksyon fluctuation vòltaj | |
| 5. Pwoteksyon aktyèl fluctuation | |
| 6. Pwoteksyon koneksyon ranvèse batri, mòd pwoteksyon pyès ki nan konpitè | |
| 7. Tib pouvwa kout sikwi pwoteksyon | |
| 8. Pwoteksyon alam kapasite chanèl (pwoteksyon timeout) | |
| 9. Pwoteksyon dekoneksyon echantiyon vòltaj | |
| 10. Voltage Outlier Pwoteksyon | |
| 11. Pwoteksyon Outlier Kapasite | |
| 12. Louvri deteksyon presyon anvan pwosesis la kòmanse, epi sispann ouvri kanal la ak presyon ki depase - | |
| 13. Pwoteksyon koupe -, rekiperasyon done breakpoint | |
| Pwosesis done |
Sistèm nan anrejistre paramèt kle tankou vòltaj, aktyèl, tan, ak kapasite, epi otomatikman kalkile done ki sòti ki gen ladan rapò chaj aktyèl konstan, pèt kapasite, efikasite egzeyat, vòltaj mwayèn, ak vòltaj medyàn. Li bay tou graf done ak dyagram sik pou analiz konplè. |
| MDB baz done fòma dosye | |
